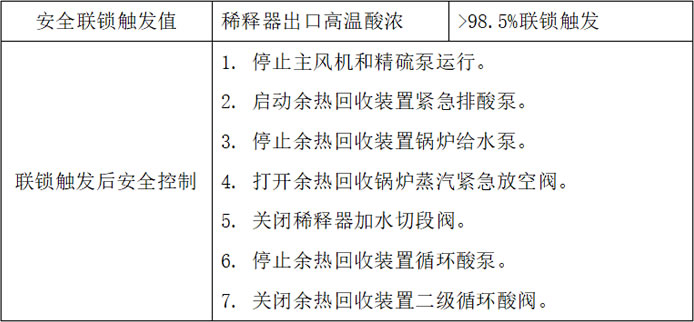

，由于余熱回收裝置的硫酸濃度主要通過稀釋器加水來控制，成為影響硫酸濃度變化的關鍵因素。因此，在該關鍵位置設計了3臺高溫硫酸分析儀，并采用三取二的中間值策略來實現硫酸濃度的自動控制，以確保因高溫硫酸分析儀故障導致的設備嚴重腐蝕風險降至最低。一旦稀釋器出口的高溫酸濃儀中任意一臺發生故障，必須在4小時內將其修復。若兩臺分析儀同時出現故障，嚴禁解除聯鎖。在儀表修復期間，應每30分鐘對稀釋器出口的酸濃度進行一次人工分析。若三臺酸濃儀同時發生故障，則應立即停車，并等待高溫硫酸分析儀恢復正常后方可重新啟動。在安全聯鎖系統中，不應設置聯鎖解除功能。

（2）循環泵出口

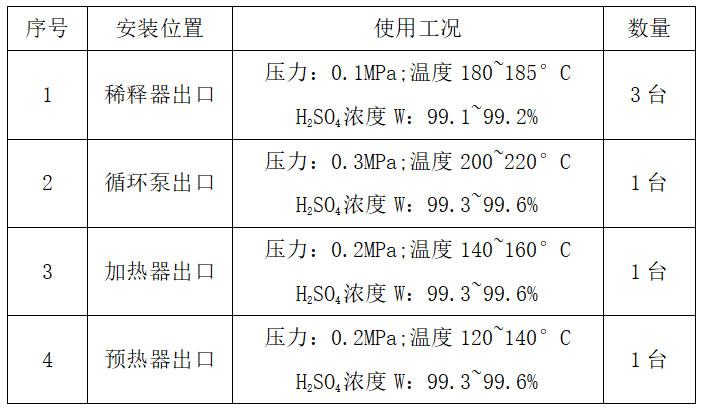

循環酸泵出口的高溫硫酸濃度分析儀（設計1臺高溫硫酸分析儀）用于測量以下工況：

- 壓力：0.3MPa

；

- 溫度：200~220°C

；

- H₂SO₄濃度w：99.3~99.7%。

最佳控制指標為：

- H₂SO₄濃度w：99.5%

；

- 實際值允許偏差±0.05%

。

此指標既確保了一級吸收過程的最佳效率，也保證了一級酸的濃度不低于99.1%

。此外，它為余熱回收裝置在負荷調整時提供了必要的安全操作余地。

該分析儀的核心作用是監控下塔循環酸的濃度

，確保其不超過99.7%。這樣做是為了保障余熱回收塔的吸收效率，并防止出塔酸霧濃度超標，從而避免換熱器遭受腐蝕。

此外

，該分析儀還用于監控余熱回收裝置內部是否存在大規模泄漏，以實現安全聯鎖保護，防止設備受到嚴重腐蝕。

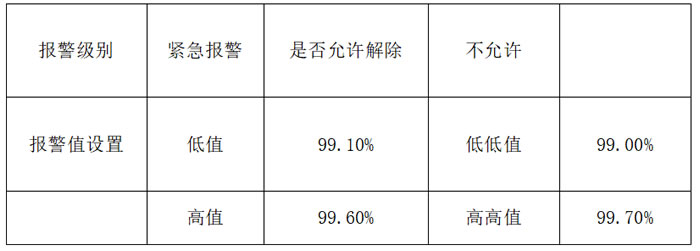

安全控制作用：報警提示

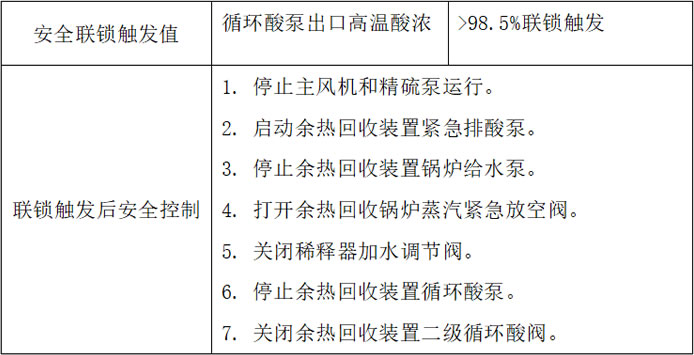

聯鎖控制目的：

當硫酸裝置或余熱回收裝置內部發生嚴重泄漏

，或者稀釋器加水酸濃控制失效，導致余熱回收裝置內部硫酸濃度降至安全值以下時
