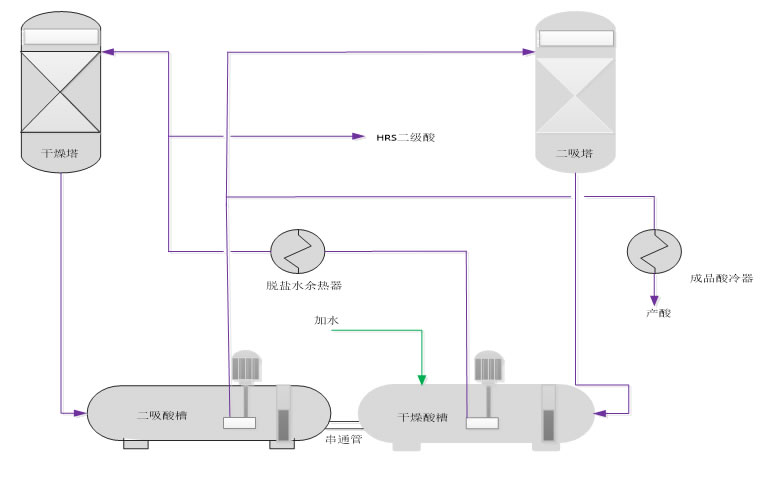

，干燥酸通過脫鹽水預熱器換熱后進入干燥塔，干燥下塔酸通過二吸泵直接進入二吸塔吸收，吸收后的酸進入干燥循環槽，二吸不設置酸冷器，循環酸槽之間設串通管平衡兩槽液位。如下圖所示

低溫余熱回收產汽率保持不變

，脫鹽水量總需求約190m³/h，經計算得脫鹽水每升高10℃可以把800m³/h的干燥酸和低溫余熱系統二級酸110m³/h溫降低3.2℃左右，若脫鹽水余熱器把25℃的脫鹽水加熱到80℃，干燥酸溫可降低17.6℃。也就是可把干燥循環酸槽90℃的酸溫降低到72℃進入干燥酸塔，在夏天高濕度環境下，干燥上下塔溫差為8℃左右（冬天溫度低濕度低溫差會更小），也就是二吸上塔酸溫在80℃左右，在裝置滿負荷狀態下，二吸塔上下塔溫差在9℃左右，滿足下塔酸溫在90℃左右，低溫余熱回收產酸通過低溫預熱器也可控制在90℃以內，熱平衡在夏天極端條件下就能維持。通過此種設計，整個裝置只有成品酸需要少量循環水，若成品酸的熱量被其他方式移走或用工藝水代替，整個硫酸裝置就不需建立循環水系統，整個裝置的熱能回收率會達到一個新的高度。

結語

此方案為簡單估算

，禮正來公司致力于數字硫酸建設，若有凝問可致電咨詢。
